Caballo de platapresenta elMáquina para fabricar bloques QFT15-18como una solución de alta capacidad para fabricantes que buscan producción automatizada de bloques de concreto, calidad de moldeo constante y producción eficiente a gran escala. Diseñado en torno a un control inteligente HMI+PLC y una avanzada tecnología de servovibración, este equipo admite la producción de bloques huecos, adoquines, ladrillos macizos, bordillos, ladrillos de protección de pendientes, bloques para césped y otros productos de hormigón.
El QFT15-18 está diseñado para fábricas de bloques industriales que requieren una mayor capacidad de producción sin depender en gran medida de la operación manual. Su concepto de producción totalmente automatizado conecta el procesamiento por lotes, la mezcla, el moldeado, el transporte, el curado, el manejo de paletas y la paletización en un flujo de trabajo integrado. Dependiendo de la formulación del producto y de la materia prima, la máquina puede alcanzar producciones como entre 8.600 y 10.000 adoquines por hora, entre 2.450 y 3.000 bloques huecos por hora y entre 15.000 y 18.900 ladrillos macizos por hora. Su sistema de servovibración de chip de cuatro ejes, aproximadamente 30 g de aceleración de excitación promedio, frecuencia de excitación de 0 a 65 Hz y aproximadamente 135 kW de potencia instalada en la máquina principal proporcionan una base técnica para la fabricación de productos de concreto de alto rendimiento.
Tabla de contenido
- ¿Qué es la máquina para fabricar bloques QFT15-18?
- ¿Cómo mejora la automatización la eficiencia de la producción?
- ¿Por qué es importante la servovibración para la calidad de los bloques de hormigón?
- ¿Qué productos puede producir la máquina?
- ¿Cuáles son los parámetros técnicos clave?
- ¿Cómo encaja en una línea de producción totalmente automática?
- ¿Qué deberían considerar los compradores antes de comprar?
- Preguntas frecuentes
- Conclusión

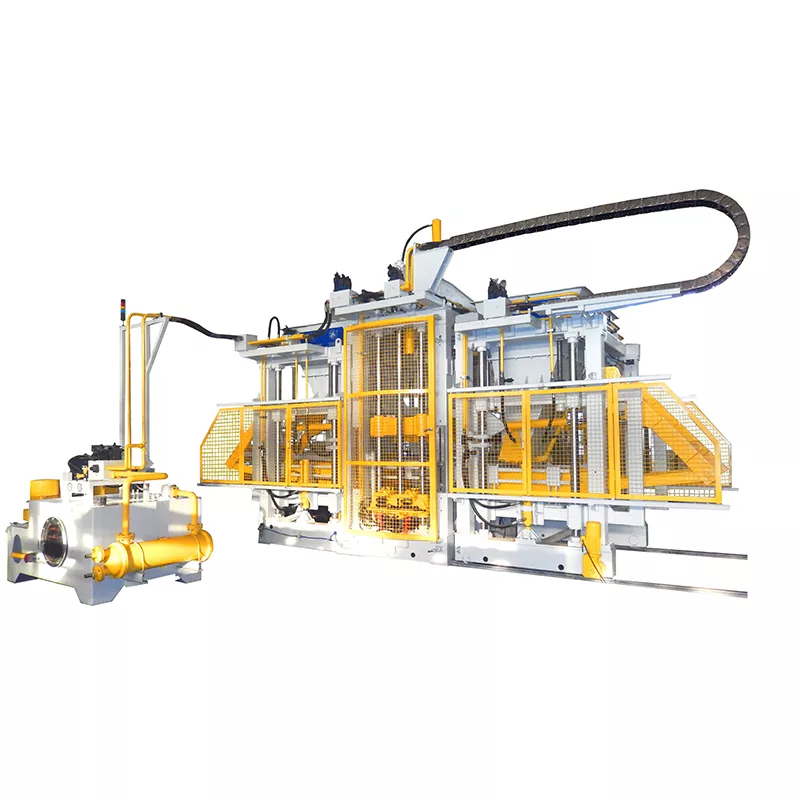

¿Qué es la máquina para fabricar bloques QFT15-18?
La QFT15-18 es una máquina automática de producción de bloques de hormigón de alta capacidad desarrollada para operaciones de fabricación a gran escala. A diferencia de las máquinas de bloques pequeños que dependen de una considerable intervención manual, este modelo está diseñado en torno a un flujo de trabajo automatizado integrado y un sistema de control digital inteligente HMI+PLC.
La máquina pertenece a la serie de equipos para la fabricación de bloques Silver Horse y fue desarrollada como sucesora de mayor capacidad del modelo anterior QFT 9-16. Su configuración de producción está destinada a fábricas que necesitan ciclos de moldeo repetibles, control de procesos centralizado y manejo eficiente de materiales.
Una de sus características importantes es su capacidad para acomodar diferentes productos de concreto cambiando la configuración del molde. Esto hace que el equipo sea útil para fabricantes que atienden proyectos de construcción, infraestructura municipal, paisajismo, pavimentación de carreteras y protección de pendientes.
¿Cómo mejora la automatización la eficiencia de la producción?
Para una fábrica moderna de productos de hormigón, la eficiencia de la producción no está determinada únicamente por la velocidad de la máquina principal. La preparación de materiales, el movimiento de paletas, la transferencia de productos, el curado, el apilado y la intervención del operador pueden afectar la producción real de la fábrica.
El QFT15-18 está diseñado para conectar estas etapas en un proceso de producción coordinado. Una configuración completamente automática puede integrar el procesamiento por lotes y la mezcla de materias primas con moldeo, transporte de bloques húmedos, manejo de paletas, curado, almacenamiento de paletas y paletizado robótico.
- Intervención manual reducida:El manejo automatizado de materiales y el movimiento de paletas reducen los requisitos de mano de obra repetitiva.
- Operación consistente:El control basado en PLC ayuda a estandarizar los parámetros de producción a lo largo de ciclos repetidos.
- Mayor rendimiento:La gran capacidad de moldeo permite formar más productos durante cada ciclo de producción.
- Mejor coordinación del flujo de trabajo:Los transportadores, los sistemas de paletas, los equipos de curado y los equipos de paletización pueden funcionar como un sistema de producción conectado.
- Monitoreo centralizado:Los controles HMI y PLC brindan a los operadores una forma más organizada de administrar la producción.
Para las fábricas que planean una expansión de la producción a largo plazo, la automatización también puede hacer que el proceso de fabricación sea más fácil de estandarizar a medida que aumentan los requisitos de producción.
¿Por qué es importante la servovibración para la calidad de los bloques de hormigón?
La vibración es una parte crítica del moldeo de productos de concreto porque la mezcla de concreto debe distribuirse y compactarse de manera efectiva dentro del molde. La vibración inconsistente puede contribuir a variaciones en la densidad, la apariencia de la superficie y la geometría del producto.
El QFT15-18 utiliza un sistema de servovibración de chip de cuatro ejes desarrollado con la tecnología patentada de Silver Horse. Las especificaciones técnicas publicadas indican una frecuencia de excitación de 0 a 65 Hz y una aceleración de excitación promedio de aproximadamente 30 g.
La configuración de servo vibración está destinada a proporcionar una compactación de material controlada y eficiente. Cuando los parámetros de vibración apropiados coinciden con la mezcla de concreto, el diseño del molde y los requisitos del producto, el proceso puede ayudar a mejorar la uniformidad y la estabilidad del moldeo.
Esto es particularmente importante cuando se fabrican productos con diferentes dimensiones o requisitos estructurales. En lugar de tratar la vibración como una operación mecánica de velocidad fija, un sistema de conversión de frecuencia controlado por computadora proporciona más flexibilidad en la gestión de los parámetros de producción.
¿Qué productos puede producir la máquina?
Una de las principales ventajas de un sistema de fabricación de bloques de alta capacidad es la versatilidad de producción. Con moldes adecuados y materias primas formuladas adecuadamente, el QFT15-18 puede fabricar múltiples categorías de productos de concreto.
| Tipo de producto | Tamaño típico | Cantidad de moldeo | Salida de referencia |
|---|---|---|---|
| Adoquín | 198 × 98 × 60/80 mm | 60 uds./palet | 8.600–10.000 unidades/h |
| Bordillo de color | 500–800 × 120 × 350 mm | 2 uds./palet | 205–240 unidades/h |
| Ladrillo de protección de pendientes | 406 × 305 × 102 milímetros | 9 unidades/palet | 1.300–1.620 unidades/h |
| Ladrillo Macizo | 240 × 115 × 53 milímetros | 84 uds./palet | 15.000–18.900 unidades/h |
| Bloque hueco | 390 × 190 × 190 milímetros | 15 uds./palet | 2.450–3.000 unidades/h |
El equipo también se puede configurar para productos como bloques entrelazados, bloques para césped, ladrillos ecológicos permeables, bloques porosos, piedra artificial, ladrillos municipales y productos especiales de construcción. La producción real varía según las dimensiones del producto, las materias primas, la formulación y el grado requerido del producto.
¿Cuáles son los parámetros técnicos clave?
Comprender la configuración técnica es esencial al evaluar una máquina para fabricar bloques porque la producción por sí sola no describe la capacidad de producción completa.
| Artículo técnico | Especificación de referencia QFT15-18 |
|---|---|
| Tamaño de la plataforma | 1.400 × 1.200 milímetros |
| Potencia instalada en la máquina principal | Aproximadamente 135 kilovatios |
| Frecuencia de excitación | 0–65 Hz |
| Aceleración de excitación promedio | Aproximadamente 30 g |
| Sistema de vibración | Sistema de servovibración de chip de cuatro ejes |
| Sistema de control | Control digital inteligente HMI + PLC |
| Modo de producción | Configuración de producción totalmente automática |
Estas especificaciones deben considerarse junto con la combinación de productos y el plan de producción de la fábrica. Por ejemplo, la producción de bloques huecos no se puede comparar directamente con la producción de adoquines más pequeños porque las cantidades de moldeo, las dimensiones, los tiempos de ciclo y el consumo de material difieren.
¿Cómo encaja en una línea de producción totalmente automática?
La máquina principal representa sólo una parte de un sistema de producción de bloques industriales. Para lograr una producción continua, se deben coordinar los equipos auxiliares en torno a la preparación del material, el moldeado, el transporte, el curado y el manejo del producto terminado.
Una configuración automatizada típica puede incluir:
- máquina dosificadora
- Mezclador de colores y materiales
- Mezclador de material base
- Transportador de tornillo y silo de cemento.
- Escala de cemento
- Cintas transportadoras de materiales
- Máquina formadora de bloques principal
- Transportador de bloques húmedos
- Alimentador de palets y elevador de palets.
- Hornos de curado y transportadores de curado.
- Equipos de descenso y almacenamiento de palets.
- Robot paletizador de coordenadas
- Sala de control PLC
- Sistema de embalaje
Este enfoque integrado permite a los fabricantes diseñar la capacidad de producción en torno al flujo de trabajo completo de la fábrica en lugar de evaluar la máquina formadora de bloques como una pieza aislada del equipo. Para proyectos grandes, una línea de producción de bloques completamente automática puede proporcionar una solución más coordinada.
¿Qué deberían considerar los compradores antes de comprar?
La elección del equipo industrial para la fabricación de bloques debe comenzar con los productos previstos y la capacidad de producción requerida, en lugar de simplemente seleccionar la máquina con la mayor producción nominal.
- Definir la gama de productos:Determine si la fábrica fabricará principalmente bloques huecos, ladrillos macizos, adoquines, bordillos, ladrillos permeables o varias categorías de productos.
- Calcule la capacidad realista:Considere el ciclo de moldeo, la capacidad de curado, las horas de trabajo, el tamaño del producto y la utilización planificada en lugar de depender únicamente de la producción máxima por hora.
- Evaluar los requisitos de automatización:Decida qué parte del procesamiento por lotes, el transporte, la manipulación de palés, el curado y el paletizado deben automatizarse.
- Verifique la infraestructura de la fábrica:Confirme la capacidad eléctrica disponible, el espacio de producción, el almacenamiento de materia prima, el área de curado y el espacio de manipulación del producto terminado.
- Considere la flexibilidad del molde:Si se planifican varios productos, la compatibilidad del molde y los requisitos de cambio deben incluirse en la decisión de compra.
- Revisar soporte técnico:La instalación, la puesta en servicio, la capacitación de los operadores, los repuestos y el soporte posventa pueden afectar directamente el proceso de puesta en marcha.
Caballo de plata ha desarrollado y suministrado soluciones de producción de bloques para mercados internacionales, con proyectos de informes de información de su empresa en múltiples regiones. El fabricante también afirma que sus equipos están diseñados para cumplir con los requisitos de exportación internacional y pueden suministrarse con equipos de soporte para soluciones de producción completas.
Preguntas frecuentes
¿Qué tipos de bloques puede producir el QFT15-18?
La máquina puede producir bloques huecos, ladrillos macizos, adoquines, bordillos, ladrillos de protección de pendientes, bloques para césped, ladrillos ecológicos permeables, bloques porosos y otros productos de hormigón cuando se combina con moldes y formulaciones de producción adecuados.
¿Cuál es el rendimiento del QFT15-18 para bloques huecos?
Para un bloque hueco de 390 × 190 × 190 mm, la especificación publicada indica una cantidad de moldeo de 15 piezas por paleta, un tiempo de ciclo de aproximadamente 18 a 22 segundos y una producción de referencia de aproximadamente 2450 a 3000 piezas por hora, equivalente a aproximadamente 34 a 42 m³ por hora.
¿El QFT15-18 es adecuado para fábricas automatizadas?
Sí. La máquina está diseñada para configuraciones de producción totalmente automatizadas y puede integrarse con sistemas de procesamiento por lotes, mezclado, transporte, curado, manipulación de paletas, paletizado y control PLC.
¿Cuál es la potencia instalada en la máquina principal?
Los parámetros técnicos publicados especifican aproximadamente 135 kW para la máquina principal. El requerimiento eléctrico total de una línea de producción completa será mayor porque también se deben incluir equipos auxiliares.
¿Qué factores afectan el ciclo de producción real?
Las dimensiones del producto, las características de la materia prima, la formulación del concreto, los requisitos de resistencia o grado del producto, la configuración del molde y las condiciones operativas pueden influir en el ciclo de moldeo y el resultado final.
¿Se puede utilizar el equipo para la producción de adoquines?
Sí. Los datos publicados enumeran una configuración de adoquines de 198 × 98 × 60/80 mm con 60 piezas por paleta, un tiempo de ciclo de 20 a 25 segundos y una producción indicada de aproximadamente 8600 a 10 000 piezas por hora.
Conclusión
El QFT15-18 combina moldeo de alta capacidad, control de producción automatizado, tecnología de servovibración y aplicaciones de productos flexibles en una plataforma de producción diseñada para la fabricación de productos de concreto a gran escala. Su configuración técnica lo hace particularmente relevante para las fábricas que producen adoquines, bloques huecos, ladrillos macizos, bordillos, productos de protección de pendientes y otros materiales de construcción de hormigón. Si está planificando una nueva planta de producción de bloques, actualizando una instalación existente o evaluando la capacidad del equipo para una cartera de productos específica, obtenga más información sobre la máquina para fabricar bloques QFT15-18 y analice la producción, los moldes, las materias primas y la configuración de automatización que necesita con Silver Horse. Para una propuesta de producción, configuración de equipos y cotización a medida,contáctanoshoy y deje que nuestro equipo técnico le ayude a planificar una solución práctica de fabricación de bloques.
